| GQ4030A PCM綜合接入設備簡介： |
GQ4030A PCM綜合接入設備可通過E1傳輸1~30路業務接口。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。
主要針對軍事政府單位，中小公司、IP超市，高速公路和一些臨時建筑工地等需要快速解決電話和數據業務需求。 |
| |

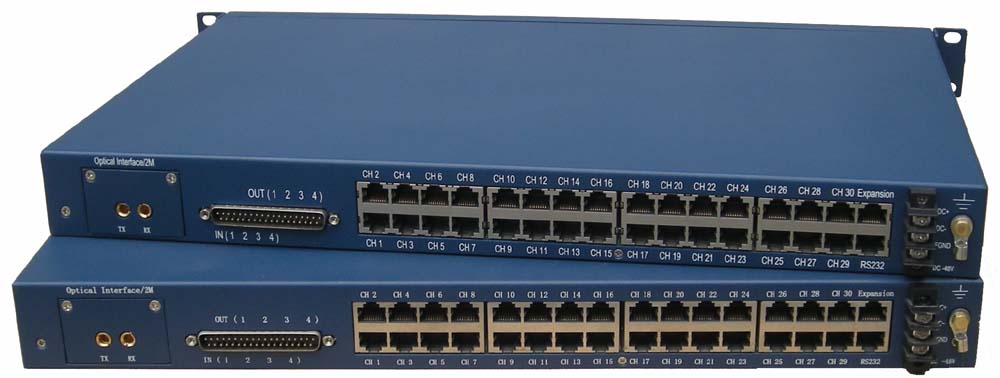

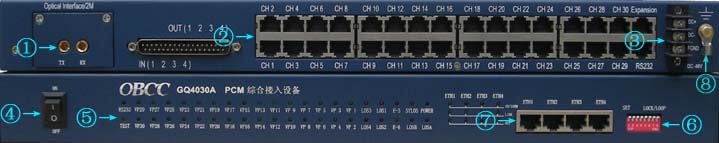

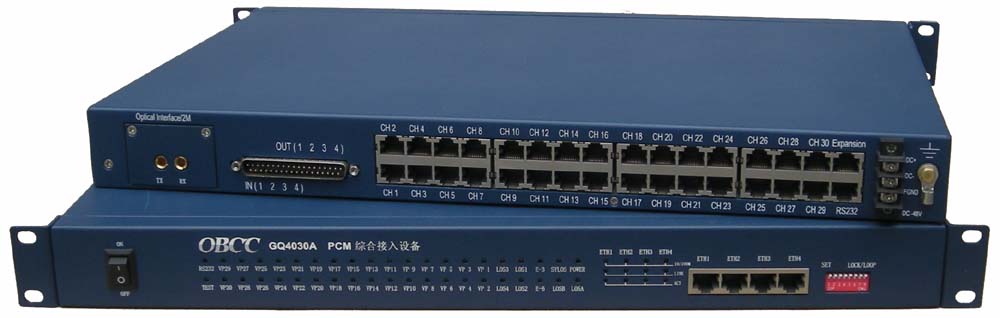

| GQ4030A PCM綜合接入設備面板接口說明： |
接口名稱 |
接口說明 |
接口名稱 |
接口說明 |
① |
E1接口，75/120歐姆可選 |
⑤ |
系統工作指示燈 |
② |
30路電話(或其他業務)接口，RJ45 |
⑥ |
功能設置(指撥開關) |
③ |
電源接口 |
⑦ |
N*64K以太網接口(4*RJ45) |
④ |
電源開關 |
⑧ |
設備接地端子 |
|
| |
| GQ4030A PCM綜合接入設備基本配置與特點： |
| |
1、提供1～30路業務接口(右側)。
2、無壓縮，語音質量好。
3、語音接口支持來電顯示和提供反極信號。
4、體積小、造型美觀，安裝操作方便。
5、完善的狀態顯示功能，便于維護管理。
6、適應多種電源環境-48VDC或220VAC。 |
業務接口包括：
 環路中繼接口（FXO）--接交換機
用戶線接口
（FXS）--接電話機
二/四線音頻接口
二/四線E/M接口
RS232/V.24/RS422接口
RS485接口
磁石電話
熱線電話 |
|
| |
GQ4030A PCM綜合接入設備典型組網方案：
|
| |
| GQ4030A
PCM綜合接入設備技術指標： |
E1接口：
比特率:2.048Mbit/s ±50ppm
參考標準:ITU-T
G.703、G.704、G.712
線路碼型:HDB3
抖動特性:ITU-T
G.823
接口阻抗:75Ω（可選120Ω）
物理接口:NEC（RJ45） |
環路中繼及用戶線接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45 |
磁石電話：
頻率范圍：0.3~3.4KHz
空閑話路噪聲：<-65dBm0
路際串音：<-65dBm0
發送語音相對電平：+3,0,-3dBr電平可調
接收語音相對電平：+3,0,+3dBr電平可調
端口音頻阻抗：600Ω
振鈴發生器電壓： 75V(滿載≥50V)
振鈴頻率： 25Hz ±10%
鈴流檢測電平：35V~100V
接受振鈴頻率： 16Hz ~66Hz
物理接口：RJ45
RS232/V.24接口：
電氣特性：符合CCITT V.28協議
傳輸速率：異步≤19200bps
物理接口：RJ45 |
二/四線E/M(音頻)接口：
阻抗：200Ω+680Ω||0.1μF
四線AD增益：14dB（可調）
四線DA增益：-2 dB（可調）
四線AD頻率特性：-0.2 - +0.2dB
四線DA頻率特性：-0.2 - +0.2dB
二線AD頻率特性：-0.2 - +0.2dB
二線DA頻率特性：-0.2 - +0.2dB（可調）
回?fù)p：40dB
平衡度：70dB
共模抑制比：70dB
電源抑制比：30dB
空閑信道噪音：≥65dB
環阻：600Ω
物理接口：RJ45 |
尺寸：
19英寸1U標準機箱：
290mm（深）*485mm（寬）*44mm（高） |
電源：
輸入:交流220V、直流-48V
功耗:≦48W（靜態） |
|
