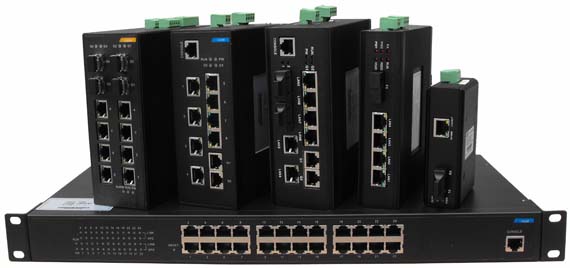

工業以太網交換機產品簡介：
GQ-IES系列工業以太網交換機主要是應用于復雜的工業環境中的實時以太網數據傳輸，光橋生產純以太網工業交換機和1~24個光纖接口加1~48個百兆/千兆以太網口，支持非網管型和網管型，網管型設備可組環形網，鏈型網和1+1光口保護，支持WEB界面配置和管理。
采用卡軌式和機架式鋁型材散熱機殼，雙冗余DC電源輸入，IP40級別防護等級，-40~+85℃寬工作溫度，確保在各種惡劣環境下（如高溫、低溫、粉塵、電磁干擾等）長期穩定、可靠、安全使用。
適用于道路交通控制自動化，軌道交通、電力自動化、煤礦自動化、風能風電、冶金鋼廠，石油天然氣，樓宇自動控制系統，油田控制自動化，水電站控制自動化，機房監控系統，水利監控，環保監控，網絡IP視頻監控等工控自動場所等需要高性能、高可靠性的網絡環境中。
GQ-IES系列工業以太網交換機典型方案示意圖：
|
方案一：光纖點對點組網 |
 |

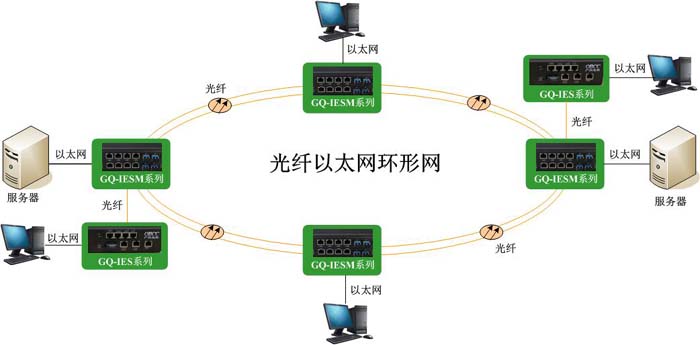

方案二：光纖環形組網 |
GQ-IES系列工業以太網交換機型號選擇：
非網管型工業以太網交換機 |
系列 |
型號 |
端口描述 |
功能配置簡介 |
網絡管理 |
查看詳情 |
5口以下百兆 |
GQ-IES101M-20 |
1百兆光+1百兆電 迷你型 |
單電源,EMC4,IP30,-30~80℃,壁掛式 |
不支持 |
|
GQ-IES1113-20 |
1百兆光+1百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES05 |
5百兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES1413-20 |
1百兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2313-20 |
2百兆光+3百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
5口以下千兆 |
GQ-IES101G |
1千兆光+1千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES102G |
1千兆光+2千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES202G |
2千兆光+2千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES104G |
1千兆光+4千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES204G |
2千兆光+4千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES05G |
5千兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
8口百兆 |
GQ-IES08 |
8百兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES1713－20 |
1百兆光+7百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES1813－20 |
1百兆光+8百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2413-20 |
2百兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2613-20 |
2百兆光+6百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES3513-20 |
3百兆光+5百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES4413-20 |
4百兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G08 |
2千兆光+8百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G1F07 |
1百兆光+2千兆光+7百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G2F06 |
2百兆光+2千兆光+6百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G3F05 |
3百兆光+2千兆光+5百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G4F4 |
4百兆光+2千兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2GE08 |
2千兆電+8百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES1F2GE07 |
1百兆光+2千兆電+7百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2F2GE06 |
2百兆光+2千兆電+6百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES3F2GE05 |
3百兆光+2千兆電+5百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES4F2GE04 |
4百兆光+2千兆電+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
8口千兆 |
GQ-IES08G |
8千兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES208G |
2千兆光+8千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES408G |
4千兆光+8千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
24口百兆 |
GQ-IES16M |
16百兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES24 |
24百兆電口 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
GQ-IES2G16 |
2千兆光+16百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES4G16 |
4千兆光+16百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES4G4F14 |
4千兆光+4百兆光+14百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES2G2GE16 |
2千兆光+2千兆電+16百兆電 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
GQ-IES2G2GE24 |
2千兆光+2千兆電+24百兆電 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
GQ-IES2G8S16-2C |
2千兆光+8百兆光+16百兆電+2Combo口 |
單電源,-40~85℃,1U機架式 |
不支持 |
|
GQ-IES2G16S08-2C |
2千兆光+16百兆光+8百兆電+2Combo口 |
單電源,-40~85℃,1U機架式 |
不支持 |
|
GQ-IES2G24S-2C |
2千兆光+24百兆光+2Combo口 |
單電源,-40~85℃,1U機架式 |
不支持 |
|
24口千兆 |
GQ-IES16G |
16千兆電口 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
| GQ-IES24G |
24千兆電口 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
GQ-IES420G |
4千兆光+20千兆電 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
GQ-IES4G24 |
4千兆光+24百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
不支持 |
|
GQ-IES16G08GE |
16千兆光+8千兆電 |
單電源,-20~70℃,1U機架式 |
不支持 |
|
網管型工業以太網交換機 |
系列 |
型號 |
端口描述 |
功能配置簡介 |
網絡管理 |
查看詳情 |
5口以下百兆 |
GQ-IESM1113-20 |
1百兆光+1百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM1213－20 |
1百兆光+2百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM05 |
5百兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM1413-20 |
1百兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
5口以下千兆 |
GQ-IESM101G |
1千兆光+1千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM102G |
1千兆光+2千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM104G |
1千兆光+4千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM05G |
5千兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
8口百兆 |
GQ-IESM08 |
8百兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM1713-20 |
1百兆光+7百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM2G08 |
2千兆光+8百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM3513-20 |
3百兆光+5百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM4413-20 |
4百兆光+4百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM08-2C |
8百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM1713-2C |
1百兆光+7百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM2613-2C |
2百兆光+6百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM3513-2C |
3百兆光+5百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM4413-2C |
4百兆光+4百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
8口千兆 |
GQ-IESM08G |
8千兆電口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式 |
支持 |
|
GQ-IESM4G8GE |
4千兆光+8千兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
24口百兆 |
GQ-IESM16 |
16百兆電 |
單電源,-20~70℃,1U機架式 |
支持 |
|
GQ-IESM24 |
24百兆電 |
單電源,-20~70℃,1U機架式 |
支持 |
|
GQ-IESM4G18 |
4千兆光+18百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM4G4F14 |
4千兆光+4百兆光+14百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM24-4C |
24百兆電+4Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,環網冗余 |
支持 |
|
GQ-IESM2G2GE16 |
2千兆光+2千兆電+16百兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
GQ-IESM2G2GE24 |
2千兆光+2千兆電+24百兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
24口千兆 |
GQ-IESM16G |
16千兆電口 |
單電源,-20~70℃,1U機架式 |
支持 |
|
GQ-IESM24G |
24千兆電口 |
單電源,-20~70℃,1U機架式 |
支持 |
|
GQ-IESM420G |
4千兆光+20千兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
GQ-IESM424G |
4千兆光+24千兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
GQ-IESM16G08GE |
16千兆光+8千兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
48口百兆 |
GQ-IESM2G2GE48 |
2千兆光+2千兆電+48百兆電 |
單電源,-20~70℃,1U機架式,環網冗余 |
支持 |
|
POE工業以太網交換機 |
系列 |
型號 |
端口描述 |
功能配置簡介 |
網絡管理 |
查看詳情 |
8口百兆POE |
GQ-IES2G08-POE |
2千兆光+8百兆電 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,15.4W |
不支持 |
|
GQ-IESM2G08-POE |
8百兆電+2Combo口 |
雙電源,EMC4,IP40,-40~85℃,卡軌式,15.4W |
支持 |
|
| |
|
|
|
|
|
|
