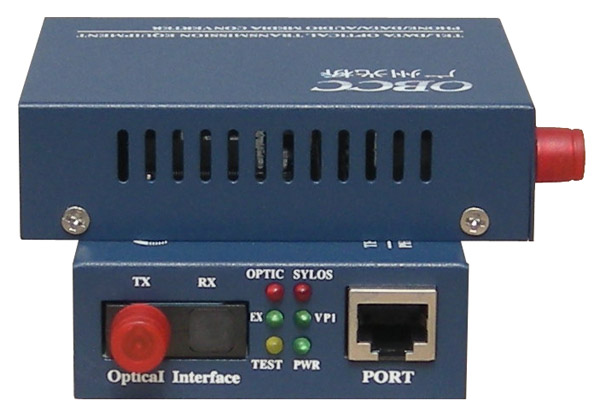

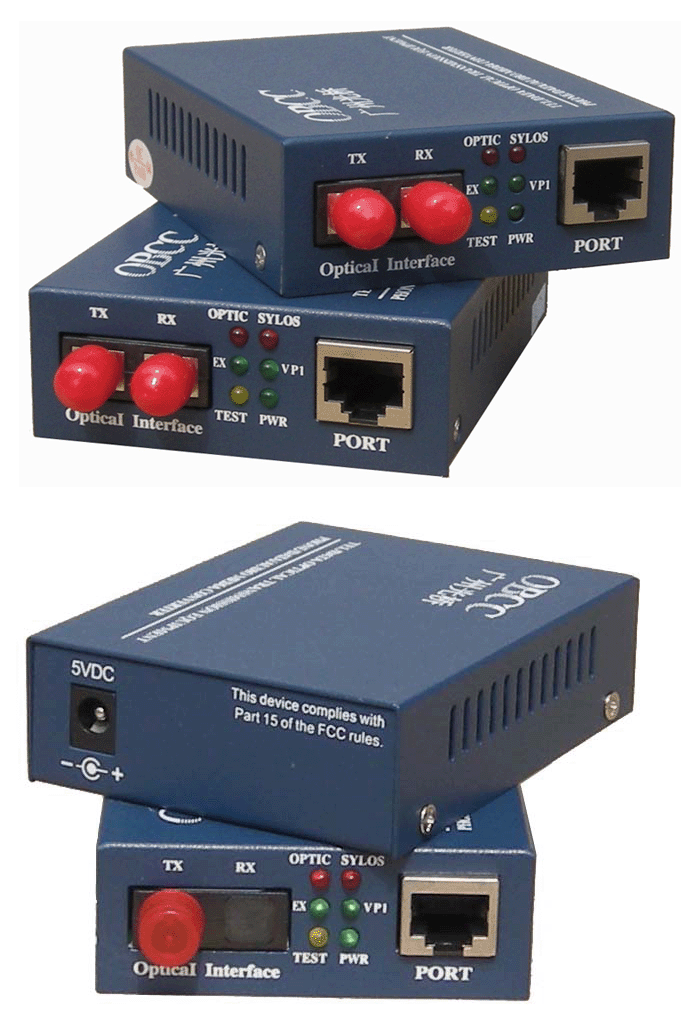

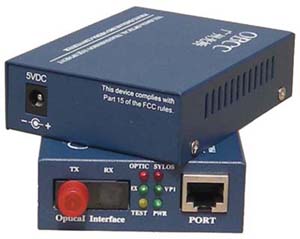

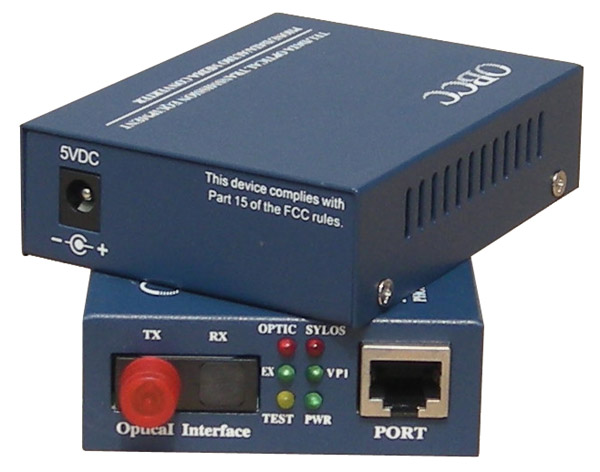

| GQ3001電話光端機產品簡介： |
GQ3001電話光端機可通過光纖傳輸1路電話。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。
光橋是國內最早生產電話光端機的廠家，全系列均為我公司自主研發、生產并廠家直銷。我公司擁有核心技術，使用PCM脈沖編碼調制技術，語音音質清晰，通話穩定可靠，每路語音信號都有三級過流過壓保護單元，區別于用視頻光端機的通道生產出來的語音不清晰、通話不穩定的設備。廣泛應用于政府單位、電力、公安、部隊、民航、海事、礦山、高速公路等各大專網或公共網絡中。 |
| |

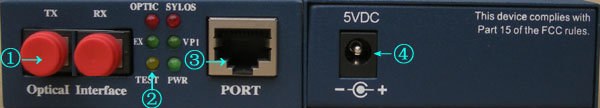

| GQ3001電話光端機面板接口說明： |
接口名稱 |
接口說明 |
接口名稱 |
接口說明 |
① |
光纖接口，F(xiàn)C， 雙纖/單纖可選 |
③ |
電話接口(RJ45) |
② |
設備指示燈 |
④ |
電源接口(外置電源適配器) |
|
| |
| GQ3001電話光端機基本配置與特點： |
1、提供1路電話接口。
2、光纖支持單纖或雙纖。
3、無壓縮，語音質量好。
4、語音接口支持來電顯示和提供反極信號。
|
5、體積小、造型美觀，安裝操作方便。
6、完善的狀態顯示功能，便于維護管理。

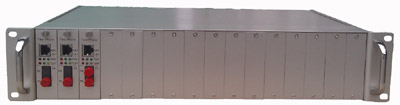

7、中心端可插入19英寸2U機框里。 |
|
| |
GQ3001電話光端機典型組網方案：
|

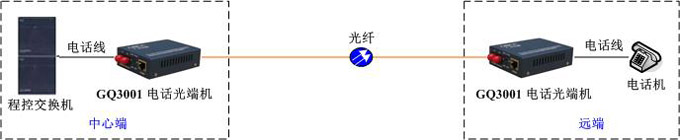

方案一：光纖點對點組網 |
| |
|
方案二：光纖點對多點組網 |
| |
| GQ3001電話光端機技術指標： |
光接口：
比特率:155Mbps
±20ppm
線路碼型:NRZ+擾碼
光波長：850nm、1310nm、1550nm
發送光功率:> -12dBm
接收靈敏度:< -36dBm
物理接口:FC |
用戶及環路接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45 |
電源：
輸入:交流220V
功耗:≦5W（靜態） |
機械特性（尺寸）：
70×93×26mm
|
|
