一、用戶需求及需求分析
1.1用戶需求
搭建系統，實現以下要求：
1.從監控中心要遠程監控A、B、C區的視頻點，3區各有16路視頻源；
2.前端完成視頻編碼；
3.編碼后的數字圖像通過光纖進行傳送;
4.集中在監控中心進行存儲；
提供的資源；
- 每個監控點提供1路光纖；
- 在監控中心提供視頻矩陣控制云臺；
- 前端提供視頻信號（攝像頭）；
隨著社會經濟的發展，城市建設速度和規模也逐漸加大，但是相應產生的城市安全問題也倍受人們的關注，城市的發展需要很多外來人口，外來流動人口的增加也就增加了很多人為的犯罪因素�，F(xiàn)在以某樓層單位建立監控系統，在發生緊急事件時警方能夠即時得到現場圖像信息和聲音信息以使得相關人員可以針對現場的實際情況做出快速反應，保障企業的財產和人身的安全，達到預防突發事件和打擊犯罪行為的目的。
本方案采用了國際上先進的基于光纖的數字安防產品，為使用者提供功能齊全、應用新穎、投資合理的光纖視頻解決方案。方案充分體現出了可持續發展的理念，利用光纖技術及數字圖像處理技術提供多種綜合服務功能。
1.2系統設計參考標準
- 《民用建筑電氣設計規范》JGJ/T16-92
- 《民用閉路監視電視系統工程技術規范》GB50198-94
- 《安全防范工程程序與要求》GA/T 75-94
- 《中華人民共和國公共安全行業標準》GA38-92
- 《電氣安裝工程施工及驗收規范》 GBJ232-90／92
- 《工業電視系統工程設計規范》GBJ115-87
- 《遠端圖像與環境監控系統技術規范》

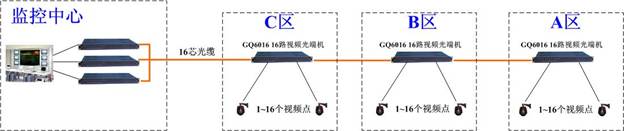

二、方案圖
三、方案說明
如光纜從控制中心貫穿于C區、B區、A區，分別在3區下4芯光纖。這樣我們就可以在每個區分別安裝一臺GQ6016 視頻光端機（發射端），每個區的16路視頻監控點和控制云臺的RS485數據都相應的傳輸?shù)礁鲄^(qū)的GQ6016視頻光端機上，通過光纖傳輸?shù)娇刂浦行�，在控制中心安裝3臺GQ6016 視頻光端機（接收端），每區的一臺GQ6016 發射機對應控制中心的GQ6016接收機（點對點應用）。最后通過視頻線接入到控制設備。
四、方案特性
- 光纖傳輸可避免雷擊，安全高，視頻效果好
- 成本低（每區只需一芯光纖，一對視頻光端機）
- 靈活運用，點對點組網，故障點少
4、可擴展性，由于用戶以后的需求會不斷發展，監控?cái)?shù)量將隨之?dāng)U大，只要增加前端設備，不用添加其他附加設備，以保護用戶的投資。
5、可用性和可靠性，我們的方案在充分考慮用戶實際情況的基礎上，選用新一代硬盤錄像機作為視頻光端機和局端存儲設備，減少了其他因素造成故障的可能性。
6、易用性，裝好GQ6016系列設備不需要任何調試，即能使用
7、完善性，具有強大的視頻、音頻和數據告警功能，以及完善的控制功能和錄像管理體系。
|
