GQ-AIPHONE系列對講光端機是針對于AIPHONE對講產品傳輸距離短而又不兼容普通對講信號光端機，而單獨研發定制的產品，該產品適用于AIPHONE對講各個型號對講產品。愛峰對講系列光端機采用國際先進的數字非壓縮視頻及千兆光纖傳輸技術，以及TDM、WDM等技術將1-16路愛峰對講音頻、1-16路單\雙向監聽音頻、數據（或1-16路開關量報警信號）以及10/100M網絡信號在單芯光纖上實時同步、無失真、高質量地傳輸。
愛峰對講系列光端機采用先進的數字編碼技術，支持任意愛峰對講信號及呼叫、應答信號無壓縮、無失真透明傳輸；克服了常規的模擬調頻、調相、調幅光端機多路信號同傳時交調干擾嚴重、容易受環境干擾影響、傳輸質量低劣、長期工作穩定性不高等致命缺點。
愛峰對講系列光端機音頻質量可達到廣播標準，支持單向監聽、雙向?qū)χv等音頻格式，同時支持RS-232、RS-422、RS-485（2/4線）、開關量報警信號等數據通訊格式，即插即用的設計使得安裝簡便易行, 無需進行現場調節。
愛峰對講系列光端機光模塊和核心電路均采用進口元器件，穩定性高，光、電接口均符合國際標準�？稍诃h(huán)境溫度-40℃~+70℃、工作濕度0~95%（無冷凝）的狀態下正常工作，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件更苛刻的野外環境。

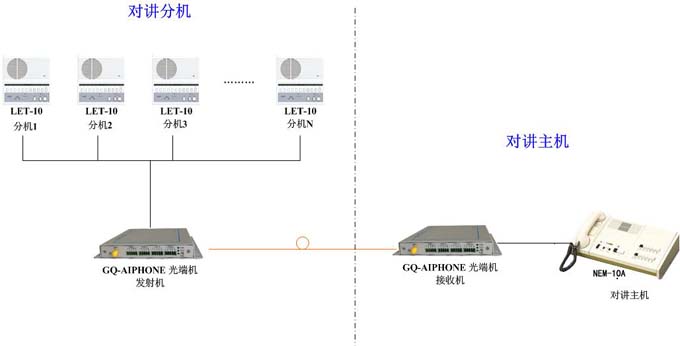

GQ-AIPHONE系列光端機典型應用圖：
產品特征：
● 工業級設計，SMT工藝
● 光端機采用結構化、模塊化設計
● 傳輸距離最遠可達120公里
● 先進自適應技術，使用時無須調節
● 電源反極保護、自恢復保險，帶雷電及浪涌保護
● 結構多樣化，可獨立安裝，也可4U插卡集中管理
● 與AIPHONE對講機完全兼容，無需對主機或分機改造
● 在光功率允許范圍內信號質量與傳輸距離無關
● 4-8個5針端子可任意組合用于數據/音頻/開關量接口
● RS232、RS422、RS485或曼徹斯特?cái)?shù)據可選
● 數據傳輸碼率DC～256kbps
● 高速光纖數字傳輸技術
● 超級光學動態范圍，0Km使用不飽和
● 電源、光纖鏈路、數據狀態指示
● 插卡式、獨立式、19英寸1U標準機箱可選
|
應用領域：
● 高速公路收費站監控系統
● 海關監控系統
● 飛機場監控系統
● 銀行監控系統
● 社會治安監控
● 閉路電視工業監視
● 安防系統
● 樓宇控制系統 |
| 技術規格： |
光學特性
光接口：FC/ST
光纖芯數：?jiǎn)涡緜鬏?br>
工作波長：1310nm/1550nm
光纖模式：?jiǎn)文?多模
發送光功率：-11～-4dBm
接收靈敏度：≥-26dBm |
以太網特性
以太網協議：符合IEEE協議
網絡速率：10M/100M自適應
網絡接口：RJ45 |
音頻特性
輸入輸出阻抗：600/10KΩ
輸入輸出方式：平衡/非平衡
輸入電平：2Vp-p（標準）
帶寬：20Hz~20KHz
采樣頻率：48KHz
音頻數碼位寬：24位
信噪比：＞86dB（加權）
總諧波失真：＜0.1%（最大值） |
開關量特性
物理接口：五位工業標準接線端子
輸入信號：開關量信號、TTL電平信號
輸出信號：開關量常開、常閉、TTL電平輸出
工作模式：?jiǎn)蜗�、雙向
開關量額定工作電壓：12VDC/VAC
開關量額定工作電流：＜100mA |
數據特性
物理接口：五位工業標準接線端子
接口類型：RS485/RS422/RS232/
通訊速率：0～256Kbps
工作模式：全雙工\半雙工\單工
數據協議：全透明支持任何異步傳輸 |
環境特性
環境溫度：-30℃～+75℃
貯存溫度：-40℃～+85℃
相對濕度：0～95%(無冷凝結)
額定供電電壓：AC 220V/50Hz
MTBF：≥100000小時 |
機械特性
獨立式結構：（長×寬×高）210×160×25mm
重量：0.55kg |
|
GQ-AIPHONE系列光端機型號選擇：
型號 |
描述 |
傳輸距離 |
GQ-AP4A(AIPHONE) |
4路雙向音頻信號 |
多模0-2KM，單模0-100KM |
GQ-AP8A(AIPHONE) |
8路雙向音頻信號 |
多模0-2KM，單模0-100KM |
GQ-AP4A4FK(AIPHONE) |
4路雙向音頻+4路反向開關量信號 |
多模0-2KM，單模0-100KM |
GQ-AP8A8FK(AIPHONE) |
8路雙向音頻+8路反向開關量信號 |
多模0-2KM，單模0-100KM |
GQ-AP16A16FK(AIPHONE) |
16路雙向音頻+16路反向開關量信號 |
多模0-2KM，單模0-100KM |
以上產品配置多樣，若需其他配置，請來電咨詢�。�020-82319301/82319302）謝謝 |
