通過一芯光纖傳輸2路視頻(可選配多路單向或雙向RS485/422/232數據、單向或雙向音頻、單向或雙向開關量、以太網、電話、E1等信號)。視頻光端機采用全數字無壓縮技術，因此能支持任何高分辨率運動、靜止圖像無失真?zhèn)鬏�；克服了常�?guī)的模擬調頻、調相、調幅光端機多路信號同傳時交調干擾嚴重、容易受環境干擾影響、傳輸質量低劣、長期工作穩定性不高等缺點。 所有的光、電接口均符合國際標準，有電磁兼容設計，防雷擊、防靜電設計，適用于各種復雜惡劣的工作環境，具有極高的穩定性和可靠性。
現場開通時接線方便不需要任何專用工具，支持即插即用，具有電源、鏈路和視頻指示和視頻增益調整功能，可選獨立臺式安裝和機架安裝兩種結構形式。

產品特征：
● 自動兼容PAL 、NTSC 、SECAM 視頻制式
● 8/10位數字編碼及無壓縮式視頻傳輸
● 工業級設計，SMT全表面貼裝技術
● 無中繼最大傳輸距離可達最大120公里
● 可通過增加光中繼節點實現更遠距離傳輸
● 自主知識產權大規模專用集成電路核心
● 電源和光纖鏈路、視頻、數據狀態指示的LED 可監視系統的運行狀況
● 獨立式或插卡式結構（4U鋁合金機架）
● 設備各業務接口即插即用，支持熱插拔，免調試安裝
● 產品終生負責維修

光橋視頻光端機防雷保護簡介：
光橋視頻光端機主要體現在以下三類接口的防雷保護：
1、數據接口（RS485/232/422）的保護，我司一般采用三級保護措施，第一級：雷電泄放-泄放雷電或者感應雷，采用TVS管。第二級：過流保護，使用PTC自恢復保險器件，當電流沖擊過大時，保護電路自動斷開，將內部電路和接口隔離，電流回復正常，電路自動恢復。第三級：和第一級泄放原理相同，數據芯片內置過壓保護電路將已經降到150V的電壓繼續降低到5-10V，使數據接口芯片工作提供正常的電壓范圍。
2、視頻保護電路，采用雙重過壓保護+過流保護方式，當有大電壓加載時，阻抗自動變小，將瞬時大電流快速泄放，經過實測，保護等級可以達到75V（視頻信號峰峰值只有2V），能保護到視頻信號的30倍以上，經過過濾的標準視頻信號再進入A/D轉換電路，保證整個信號處理部分的安全。
3、電源保護：過壓保護-采用TVS管保護，若輸入電路板電壓超過正常電壓1.5倍時，TVS隔斷電源回路，當電源恢復正常，TVS重新導通，恢復電路回路。過流保護-采用自恢復保險方式，若輸入電流大于線路板正常工作電流值的2倍以上，自恢復保險將電源斷開，電路正常，自恢復保險供電恢復電路。確保電源部分工作正常。
.........更多圖文介紹請點擊

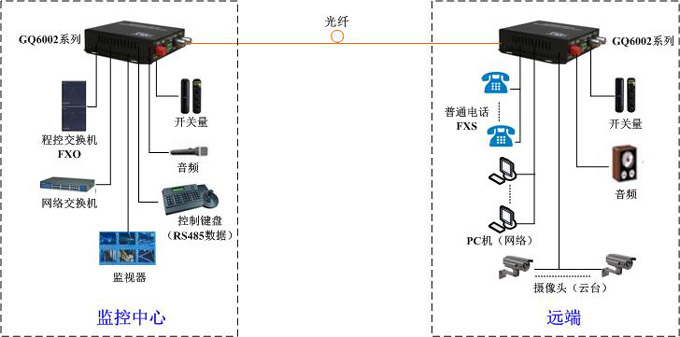

GQ6002系列數字視頻光端機系列典型方案示意圖：

GQ6002系列數字視頻光端機型號選擇：
