某省七號信令網網絡情況

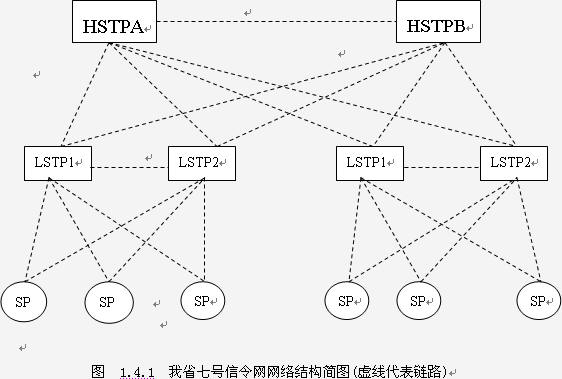

1．七號信令網網絡結構，見圖1.4.1所示。
本地網每個SP點到本地LSTP1、LSTP2之間均開直達七號鏈路，兩者間采用負荷分擔方式。本地LSTP1、LSTP2之間開直達七號鏈路，做為替換路由使用。本地LSTP1、LSTP2到省內HSTPA、HSTPB之間均分別開直達鏈路，采用負荷分擔方式。HSTPA、HSTPB之間也開直達七號鏈路，做為替換路由使用。
2. 信令路由選擇（見圖1.4.1）
本地網內部各SP之間呼叫的信令路由：本端SP<—>本端LSTP1/LSTP2<—>對端SP
跨本地網SP之間呼叫的信令路由：本端SP<—>本端LSTP1/LSTP2<—>HSTPA/HSTPB<—> 對端LSTP1/LSTP2<—>對端SP
3. STP局機型、版本介紹
某省七號信令轉接點（STP）的組成如下：一對HSTP，位于合肥市；17對LSTP，均建于各本地網的中心城區，其中每個本地網有一對LSTP。某省所有STP局均為上海貝爾阿爾卡特公司S1240設備。
某省STP局均為EC7.2版，小版本號包括C7S02+、C7S0301+ 。
§1.5某省省內智能網介紹
§1.5.1 貝爾智能平臺

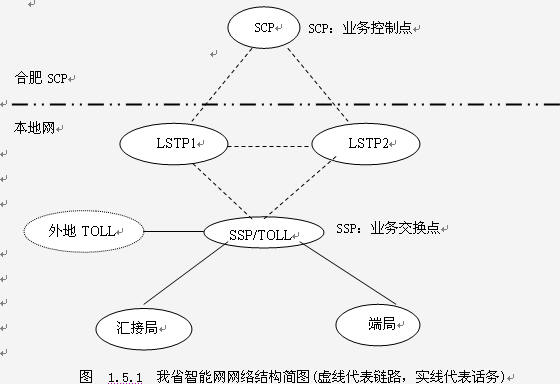

1. 貝爾智能平臺的網絡結構，見圖1.5.1所示：
某省智能網主要是由匯接/端局、SSP、七號信令網、SCP構成。我省智能網SSP采用的是和長途局混合設置方式，合肥TSH1、TSH3已經作為國家智能網的SSP，為了在邏輯上區分國家智能網和省智能網，合肥的SSP獨立設置。其余地市的SSP均綜合在長途局DC2上。各SSP通過LSTP七號信令網和SCP之間聯系。
2. 智能網主要功能設備的作用
業務交換點（SSP－Service Switching Point）：具有呼叫處理功能和業務交換功能。呼叫處理功能可以接收用戶呼叫、執行呼叫保持等基本接續功能。業務交換功能則能夠接收、識別出智能業務呼叫并向業務控制點（SCP）報告，進而接受業務控制點（SCP）發來的控制指令。
業務控制點（SCP－Service Control Point）：是智能網的核心功能部件。它存儲用戶數據和業務邏輯，其主要功能是接收SSP送來的查詢信息并查詢數據庫，進行各種譯碼。同時，它還能根據SSP上報來的呼叫事件啟動不同的業務邏輯，根據業務邏輯向相應的SSP發出呼叫控制指令，從而實現各種各樣的智能呼叫。智能網所提供的所有業務的控制功能都集中在SCP中。
3. 貝爾智能網呼叫流程
話路路由：市話匯接局/市話端局—>SSP—>落地長途局/落地端局(圖1.5.1虛線部分)
信令路由：主要分三部分，市話匯接局/市話端局先通過LSTP和本地長途局（SSP）之間進行TUP或ISUP信令的交換，同時SSP和SCP之間通過LSTP之間進行INAP信令的交換，以及本地長途局（SSP）之間和落地局之間通過LSTP或HSTP進行TUP或ISUP信令的交換。
4. 貝爾智能網開放的業務
200省內計帳卡業務：它是一種自動密碼計帳直撥電話業務，可以在任何一部雙音頻電話上使用，可以即買即用。
智能公話業務：即利用專用的智能電話機，用戶使用200智能電話卡，在該話機上可以直接撥打被叫號碼，免去了撥打卡號、密碼的過程。
手機17909IP業務：手機IP業務是用戶可將自己的手機號碼和某個固定電話或200智能卡綁定在一起，綁定后用戶可直接在手機上撥17909+被叫號碼（長途手機或長途固定電話），通話所需的費用分兩部分收取，移動只收取本地網通話費，長途通話費用記在綁定的固定電話號碼或200卡上，按IP方式收費。
一碼通業務：這項業務主要適用于證券公司等大客戶，他們只在一個或幾個城市設立業務受理網點，若不開通一碼通業務，其他地方的用戶需撥打0＋業務受理城市區號+接入代碼才可以進行信息交互，主叫用戶按照長途通話計費；在登記了一碼通業務后，這些用戶直接撥接入代碼即可，主叫用戶按照市話通話計費，即縮短了撥號的時間，也節約了這些用戶成本。
§1.5.2華為智能平臺
§1.5.2.1華為智能平臺的網絡結構，見圖1.5.1所示：
SCP：業務控制點SDP：業務數據點?? SSP：業務交換點
SMAP：業務管理接入點 SMP：業務管理點 SAU：信令接入單元
LS：端局
§1.5.2.2智能網主要功能設備的作用
業務數據點SDP（Service Data Point）用來存儲實時的用戶數據，以供SCP進行查詢。SCP根據SSP上報來的呼叫事件觸發SPPS業務邏輯，根據業務邏輯向相應的SSP發出呼叫控制指令，從而實現業務呼叫。
業務管理點SMP（Service Management Point）是智能網系統的后臺管理程序， 實現業務邏輯管理、業務的用戶管理、業務數據管理。
業務管理接入點SMAP（Service Management Access Point）是圖形化管理終端，負責提供管理操作員與SMP間的接口，利用此接入功能使操作員通過SMP管理業務。
信令接入單元SAU（Service Access Unit）在網絡結構中起到橋梁的作用，負責將七號信令轉換成TCP/IP協議。
業務控制點SCP、業務交換點SSP的功能見§1.5.1。

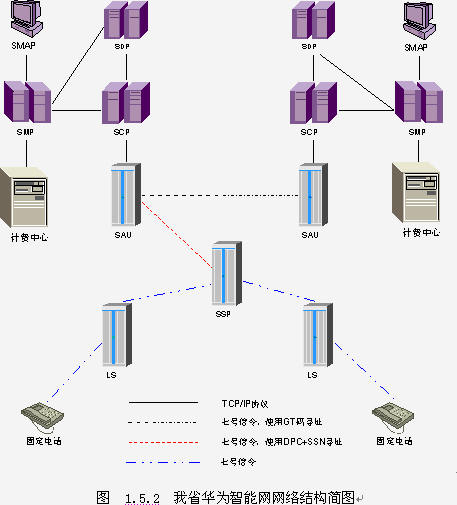

§1.5.2.3華為智能網呼叫流程(見圖1.5.2)
話路路由：市話匯接局/市話端局—>華為關口局（SSP）—>合肥華為AIP—>落地華為關口局（SSP）—>市話匯接局/市話端局
信令路由：市話匯接局/市話端局—>本地LSTP—>本地華為關口局（SSP）—>本地LSTP —>合肥華為SAU—>省內各地LSTP—>省內華為關口局（SSP）
§1.5.2.4華為智能網開放的業務
1. 電話伴我行業務：又名指定電話付費業務SPPS（Specific Phone Payment Service），業務接入碼為11800。
SPPS業務是指用戶可以在業務運營商的任意一部終端上發起呼叫，發生的所有通話費用記在用戶預先登記的付費電話上。
SPPS業務以個人的電話號碼作為帳號，便于用戶記憶，符合智能網業務向個人化發展的方向。同時向付費用戶提供呼叫范圍限制、費用限額、子帳戶管理、密碼及授權管理、費用查詢等功能，向業務使用者提供連續呼叫、全國漫游、最后一分鐘等功能。
2. 電話QQ業務:又名語音聊天業務，業務接入碼為118168。
用戶使用語音聊天業務需要先注冊語音聊天的QQ號碼，或以游客的身份登陸。系統提供給使用者一個公共的聊天平臺，而且無論對方是否在本地，接入該平臺的呼叫一律按照市話費收費。
對于注冊用戶還提供了查找朋友功能、旁聽聊友功能、語音聊天室功能、語音BBS功能及個人管理功能。其中語音BBS以錄制和收聽錄音為其功能的主要內容，注冊用戶可以進入自己喜好的版面對感興趣的文章發表看法，也可以錄制自己的主題。
3. 電話充值業務:業務接入碼1189960
電話充值業務是通過撥打接入碼對帳戶進行充值的業務，目前可以為固定電話后付費充值，小靈通預付費和小靈通后付費充值，準備在固定電話后付費業務投入現網運營后，為固定電話預付費充值。
4、17908 IP記帳卡業務（17908 IP電話卡）：業務接入碼17908
中國電信17908IP電話業務是利用IP技術向社會提供的一種長途電話業務。它是一種密碼記帳電話業務，可在中國電信任何一部雙音頻電話（普通電話、201、IC）上使用，費用從卡中扣除，其中長途通話費用按IP方式收費，另外加收基本接入費用。
§1.6骨干智能網業務介紹
國家骨干智能網SCP(業務控制點)分別位于上海和北京，在某省的SSP(業務交換點)采用與合肥DC1（TS1和TS3）長途局合設方式。國家骨干智能網目前已開放的業務主要包括以下五類。
300業務：稱為“密碼計帳式呼叫業務”，它是指用戶在任何一部雙音頻電話機上呼叫，并把費用計在規定的帳號上。
600業務：稱為虛擬專用網（VPN）業務，它是一種既有直接撥打本地電話又有小交換機（PABX）功能的智能化的業務。VPN業務是借助于公用電話網的設施，不需要另外建立一個物理上的專用網，就可以將跨區域的集團用戶組成一個專用網。
800業務：稱為受話人集中付費業務，它是指主叫用戶不需要付費，而由辦理“800”業務的用戶負責支付對本用戶“800”號碼呼叫的電話費。
17900業務：稱為骨干網IP電話記帳卡業務，它是指用戶可以在國內任何一部雙音頻電話機上呼叫，并把費用計在規定的IP電話記帳卡帳號上。
17901業務：稱為骨干網IP電話捆綁業務，該業務適用于移動和聯通手機用戶，用戶可以在手機上呼叫，并把費用計在規定的IP電話記帳卡帳號上。
§1.7專網簡單介紹
除了§1.1介紹的局點類型外，還有一種比較特殊的類型，即專網局。它具有相對獨立的交換系統，占用公網的號碼資源，但不承擔對公網放號任務。這些專網局主要包括省委、省政府、市委、市政府、公安等等

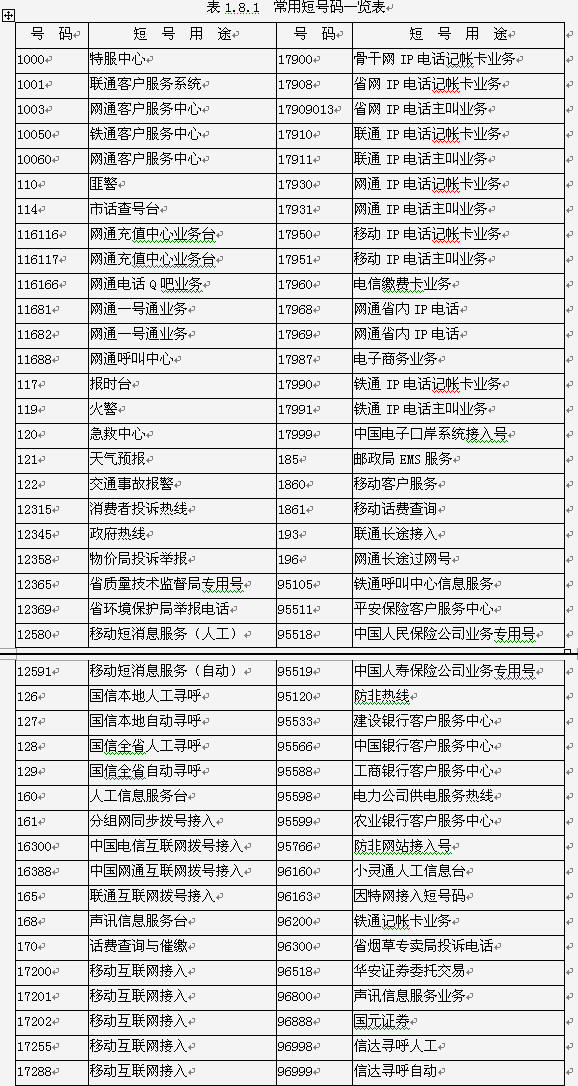

§1.8短號碼介紹(請見表1.8.1)
