§2.2.2 本地網監視圖
本地網監視圖的主要功能是以地理圖為背景，實時監視各交換局的交換機告警和中繼群話務負荷狀況，幫助用戶實時了解本地區所有交換局點和網絡的運行是否出現異常，并能進一步了解出現異常的的具體原因。
根據本地網交換局管理層次的需求，本系統可提供兩級監視圖, 即：
全網監視圖：以本地網全部市局和縣局作為監視目標；
縣監視圖：以某縣的全部縣局作為監視目標。
本地網監視圖分為非逆輻射狀態和逆輻射狀態，如圖2.2.1所示的為逆輻射狀態。
1．逆輻射狀態
(1) 畫面背景：監視畫面以該地市地理圖作為背景；
(2) 畫面圖標：
圖標：監視畫面以不同顏色的盒狀圖標表示該本地網的全部市局和縣局，一個圖標可以代表一個局也可以代表多個局的組合，圖標的左半部分顏色代表交換機告警，右半部分顏色代表話務異常告警；
連線：某局的中繼群及關聯的對端局（含白色圖標的虛局），直接反映出該中繼群是否有話務、相關性能參數是否有告警及告警的級別；
虛局：在圖中以白色局點表示，不屬于本地業務范圍的交換局，只是和本地交換局中有中繼群連接。
(3) 實時監視：
監視各交換局（非虛局）的交換機告警；并根據當前設定的觀察參數，監視以某局為逆輻射的各中繼群的話務負荷；
(4) 狀態變化：
交換機告警（反映到局點的左半部分）：不同的顏色代表不同的告警級別。對應不同告警級別的顏色是可配置的。
話務負荷告警（反映到中繼群連線上以及節點的右半部分）：不同的顏色代表不同的告警級別。對應不同告警級別的顏色是可配置的。
(5) 鼠標的操作說明：

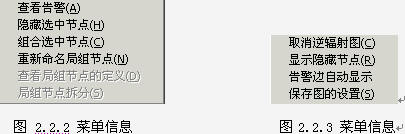

在節點上鼠標右鍵單擊，會彈出一菜單。如圖2.2.2所示；其中查看告警的選項可以直接查看該局點的告警信息。
鼠標左鍵雙擊節點，顯示該交換機的逆輻射圖；
擊鼠標左鍵拖動某個交換局，自動變更該交換局的坐標；
鼠標在地理圖背景上右鍵單擊可以彈出菜單。如圖2.2.3所示；如果是非逆輻射圖，則取消逆輻射圖選項為灰色不可用。

2．非逆輻射狀態
監視圖初始狀態為非逆輻射狀態；
(1) 畫面背景：監視畫面以該地市地理圖作為背景；
(2) 畫面圖標：監視畫面顯示該本地網的全部市局（不含虛局）和縣局，每一局用一圖標表示；
(3) 實時監視：監視畫面中各交換局的交換機告警和話務異常；
4) 狀態變化：在各交換局所在的地理位置標出各交換局，初始以綠色為背景；正常運行后，根據各交換局交換機告警的級別，分別實時地變化每個交換局的顏色（缺省配置是：紅色-嚴重告警，黃色-重要告警，藍色-一般告警，綠色-正常，白色代表虛局），用來反映交換局當前的告警狀態。
(5) 鼠標的操作說明：同逆輻射狀態圖
§2.2.3 七號信令地理監視圖和邏輯監視圖
1．七號信令地理監視圖主畫面
七號信令地理監視圖的主要功能是以地理圖為背景，實時監視七號信令的所有信令點的告警和鏈路組、鏈路的話務負荷狀況。幫助用戶實時了解本地區所有信令點和信令網絡的運行是否發生異常，并進一步了解發生異常的的具體原因。

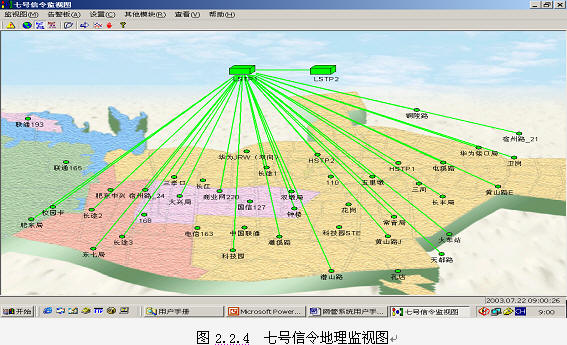

七號信令地理監視圖主畫面如圖2.2.4所示。

(1) 畫面背景：監視畫面以該地區地理圖作為背景；
(2) 畫面圖標：
連線：表示某信令點與相關聯的信令點（包括虛局）之間的鏈路；
圖標：圖中小方塊和小圓點，代表信令點；
虛局：圖中白色圖標為虛局（不屬于本系統的監控范圍，但是和本系統中的信令有鏈路組相連）；
(3) 實時監視：
監視畫面中各交換局的七號信令設備告警；
監視各信令點的鏈路告警、鏈路組告警、路由組告警及其它七號信令告警的告警狀態；
監視指定中心信令點及關聯信令點的七號信令性能負荷狀況。
(4) 狀態變化：
信令點狀態：初始以綠色為背景，正常運行后，根據各信令點七號信令告警的級別和用戶設置的監視級別，分別實時地變化每個信令點的顏色（紅色：嚴重告警，黃色：重要告警，藍色：一般告警，綠色：正常，白色：虛局），用來反映該信令點當前的告警狀態，發生告警的節點同時不斷閃爍；
鏈路狀態：初始時，鏈路為白色實線，表示鏈路上暫無鏈路負荷；當某一鏈路上有鏈路負荷時，根據其負荷狀況及用戶設置的監視級別，改變鏈路的顏色（紅色實線：嚴重告警；黃色實線：重要告警；藍色實線：一般告警；綠色實線：正常；）；當下一測量周期到來時，各鏈路又變?yōu)榘咨珜嵕�，表示鏈路上暫無鏈路負荷；
2．系統輔助功能
(1) 成為中心局
在監視圖上鼠標右擊信令點圖標，選擇“成為中心局”功能后，系統會以選中的信令點為中心顯示信令鏈路的連接情況。
（2） 屬性

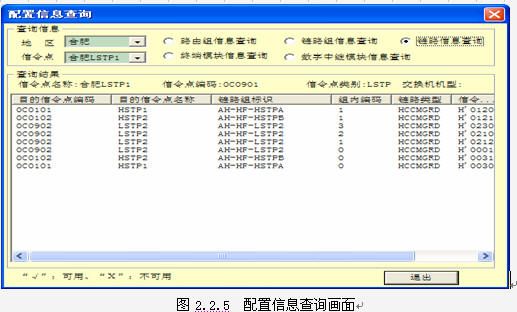

在監視圖上鼠標右擊信令點圖標，選擇“屬性”功能后，會彈出配置信息查詢畫面（見圖2.2.5），用戶可以查看各信令點的相關信息，如路由組信息、鏈路組信息、鏈路信息、終端模塊信息等。
路由組信息：內容為選中信令點的目的信令點編碼、目的信令點名稱、相鄰信令點編碼、相鄰信令點名稱、鏈路組標識、鏈路組優先級。
鏈路組信息：內容為選中信令點的目的信令點編碼、目的信令點名稱、鏈路組標識、組內鏈路總數。
鏈路信息: 內容為選中信令點的目的信令點編碼、目的信令點名稱、鏈路組標識、組內編碼、鏈路類型、信令終端模塊、數字終端模塊。
終端模塊信息：內容為選中信令點的物理地址、邏輯地址、終端模塊類型等。
