成功打開交換機端口后，操作維護畫面的菜單 <工具 --- 批命令>項將會變?yōu)橛行顟B(tài)�？梢酝ㄟ^(guò)點擊該菜單項同時向一個或多個已經打開的端口發送一條或多條命令。
1．批命令編輯

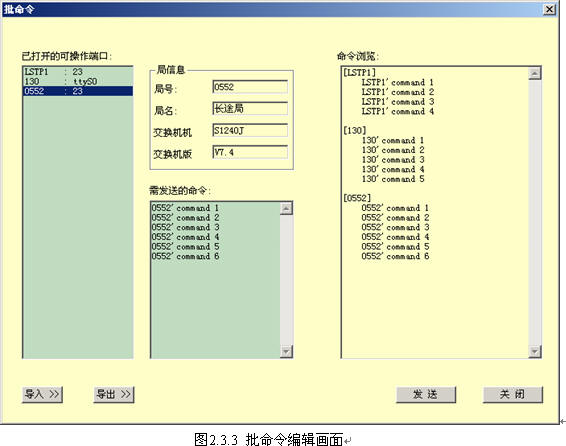

批命令編輯畫面見圖2.3.3，包含四個部分：可操作端口列表、局信息、需發送的命令編輯區、命令瀏覽區。這個畫面允許編輯將要在已經打開的交換機端口上發送的批命令。
可操作端口列表 （畫面左方）：以“局號：端口號”的方式顯示當前已經打開的交換局端口。
局信息（畫面中上方）：顯示“可操作端口列表” 中選中的局的基本信息，內容包括局號、局名、該局的交換機機型及版本。
需發送的命令編輯區（畫面中下方）：在本編輯器中編輯完待發送的批命令后，點擊“發送” 按鈕，會把批命令發送到“可操作端口列表”中選中的交換機端口上。當改變“可操作端口列表”中的選中項時，這里的命令將隨之改變。如圖2.3.3所示，如果按下“發送 ”按鈕后，這里的命令將會發送到0552局的23號端口上。本編輯器的使用方法與Winword類似。
命令瀏覽區 (畫面右方)：該區域顯示用戶已經編輯的全部的批命令。如圖2.3.3所示，用戶在已經編輯了三個交換局端口的批命令，如果按下“發送” 按鈕，系統將會向LSTP1局的ttyS0端口發送4條命令，向130局的23端口發送5條命令，向0552局的23端口發送6條命令。
2．批命令導出
鼠標點擊批命令編輯畫面的“導出”功能按鈕，可將“命令瀏覽區”的內容保存到外部文件中，方便以后再次使用。具體操作方法如下：

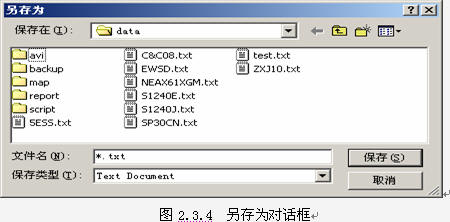

按下批命令編輯畫面的“導出”按鈕時，系統會彈出如圖2.3.4所示的“文件保存對話框”， 輸入文件名后，按下“保存” 按鈕即可將“命令瀏覽區”的內容保存到指定的文件中，以供以后從“導入”中裝載 。如果按下 “取消 ”按鈕或關閉該對話框則不保存，返回批命令編輯畫面。
3．批命令導入
鼠標點擊批命令編輯畫面的“導入”功能按鈕，將文件中的內容導入到“命令瀏覽區”中。要導入的文件應是通過“導出”功按鈕保存的文件，或者是按照導出文件格式編輯的文件，否則可能會產生未知的錯誤。具體操作方法如下：

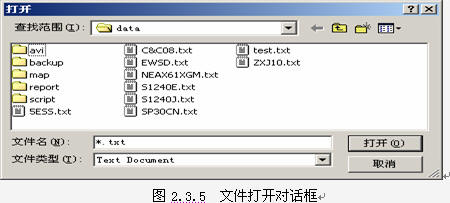

按下批命令編輯畫面的“導入”按鈕時，系統會彈出如圖2.3.5所示的“文件打開對話框”，選擇或直接輸入文件名后，按下“打開”按鈕即可將將該文件的內容讀到“命令瀏覽區” 。如果按下“取消”按鈕或關閉該對話框則返回批命令編輯畫面。
4．批命令發送

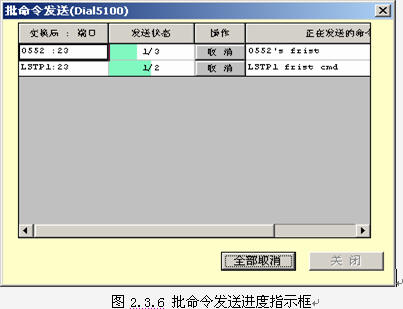

鼠標點擊批命令編輯畫面的“發送”功能按鈕，系統彈出如圖2.3.6所示的”批命令發送進度指示框”。若“命令瀏覽區” 中無任何內容則該按鈕無效。
這個畫面顯示各個局端口上的批命令發送的進度，也可以取消其中的某個局端口上的批命令發送或取消全部的批命令發送。這個畫面包含四列內容：交換局端口、發送狀態、操作、正在發送的命令。
交換局端口 ：顯示正在發送批命令的交換局端口
發送狀態 ： 顯示發送命令的進度。如圖2.3.6所示： 0552局的23端口上共有3條命令需要發送，已經發送了一條。LSTP1局的23端口上共有兩條命令需要發送，已經發送了一條。
操作 ：可以按下對應局端口的取消按鈕，終止該局端口上的批命令繼續發送。當終止后，該列顯示 “已取消”的信息。如果某個端口已經發送完成，則顯示“已完成”的信息。若該端口在發送過程中突然中斷，則顯示“已中斷”信息。
正在發送的命令 ：顯示正在發送的命令
全部取消按鈕 ：取消所有的局端口上的批命令發送。當所有的端口上的發送都完成時，本按鈕無效。
關閉按鈕 ：按下該按鈕將關閉批命令發送畫面。只有當全部的端口上批命令發送完畢時，該按鈕才有效。
5．關閉按鈕
按該按鈕后，關閉批命令編輯畫面，并返回到操作維護主畫面。
人機命令查詢功能
人機命令查詢功能提供查詢以前一段時間內在某一交換機端口操作人機命令的情況，整個查詢過程分人機命令查詢條件設置、人機命令查詢列表顯示以及人機命令結果顯示三步。
1．條件設置

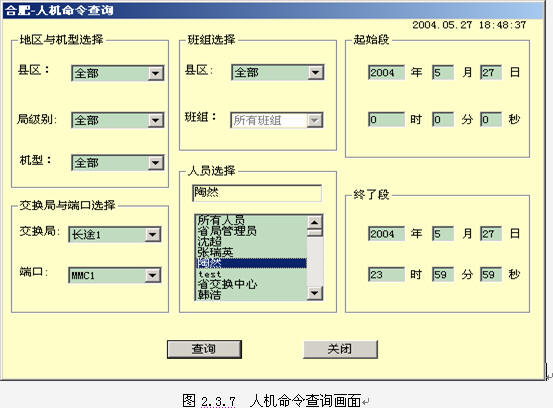

圖2.3.7為人機命令查詢的條件設置畫面，整個畫面主要由交換局與端口選擇、人員選擇、起始時間、終了時間和功能按鈕組成。
交換局與端口選擇：選擇待查詢?nèi)藱C(jī)命令的交換局和端口。
人員選擇：選擇待查詢?nèi)藱C(jī)命令的操作人，選擇結果顯示在編輯框中。
用鼠標左鍵單擊下拉框中的某一人名時，選中的人名自動加入到編輯框中；再次左擊該人名，則選中的人名會自動地從編輯框中刪去�？梢赃x擇一個“所有人員”或者若干個具體的人名。
起始時間和終了時間：選擇待查詢?nèi)藱C(jī)命令的操作時間，缺省查詢時間為當天00:00:00－23:59:59
功能按鈕：
“查詢”：檢查設置條件是否有效，若有效則按設置條件查詢，否則給出錯誤提示；
“關閉”：關閉人機命令查詢畫面，回到操作維護主畫面；
2．人機命令查詢列表

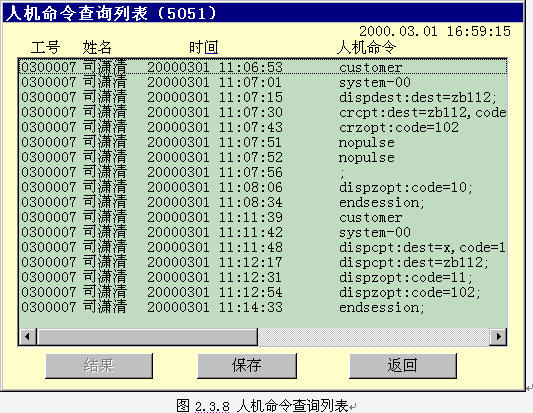

查詢條件設置成功后，系統會根據查詢符合條件的人機命令，并將查得的結果顯示在人機命令查詢列表（見圖2.3.8）中。該畫面由一列表框和兩個功能按鈕組成。
列表框：顯示當前查得的人機命令信息，包括人機命令輸入者的工號、姓名、輸入時間和人機命令內容。
可以用鼠標左鍵單擊某一人機命令項，選中該項；或者Ctrl + 鼠標左鍵單擊，實現列表項的離散多選；或者Shift + 鼠標左鍵單擊，實現列表項的連續多選；
功能按鈕
“結果”：從列表框中選中若干人機命令后，單擊該按鈕，將所選人機命令的結果列于UltraEdit32編輯器中；可以利用UltraEdit32編輯、保存人機命令查詢結果。
“保存”：把列表框中的內容保存到文件中。
“返回”：關閉人機命令列表畫面，返回人機命令查詢條件設置畫面。
